Mixer Allen & Heath ZED 10 FX

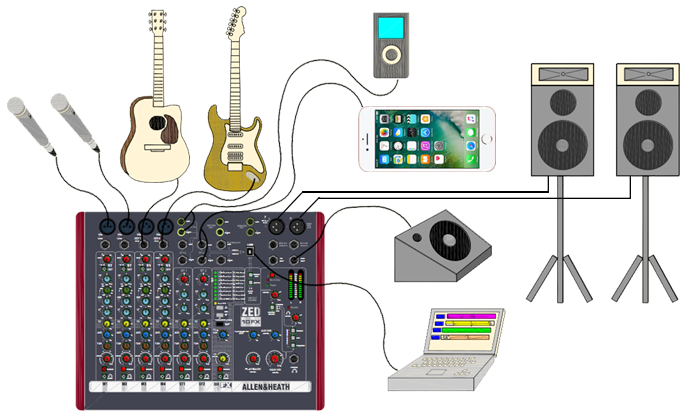

Kopplingsbild

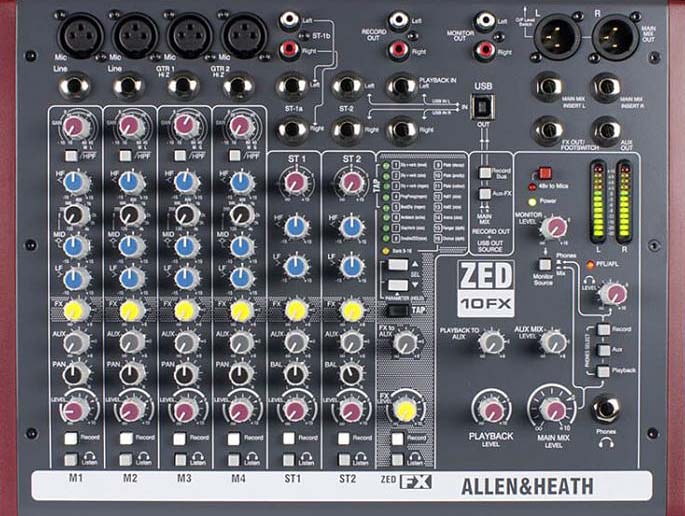

mixer A&H ZED 10 FX
AH enkel kopplingsbild

Allmän information:

1. Kolla att alla strömbrytare på el-ansluten utrustning är avslagna innan du börjar att koppla ihop.

2. Koppla ihop högtalarna och Mixer enligt bild ovan.

3. Mikrofon kopplar du in där det står MIC med medföljande mikrofonkabeln.

4. Kontrollera att mixerns och högtalarnas alla volymreglar är helt neddragna (ställda: MIN)

5. Koppla in alla strömsladdar i mixer & högtalare.

6. Slå på strömmen i följande turordning: Ljudkälla, Mixer, Högtalare. (Ljudkälla = Mikrofon, Dator eller Mobil)

7. På baksidan av högtalarna finns Volym/Ljudkontroller för att justera ljudnivån.

8. Vi rekommenderar att man startar med halv volym, dvs. högtalarnas volymknapp skall peka rakt upp.

9. Skruva sedan sakta upp volymen på mixerns olika kanaler (där inkopplade enheter finns). Se vidare i bilden här ovanför. Mixerns 2 LED-/Nivåmätare (till höger) skall ej lysa upp i det röda området. Om så händer måste signalen sänkas.

OBS!
Innan du stänger av: Sänk högtalarnas och mixerns volym helt och hållet. Slå sedan av strömmen för samtliga högtalare och mixer. Sedan/sist övriga Ljudkällor.

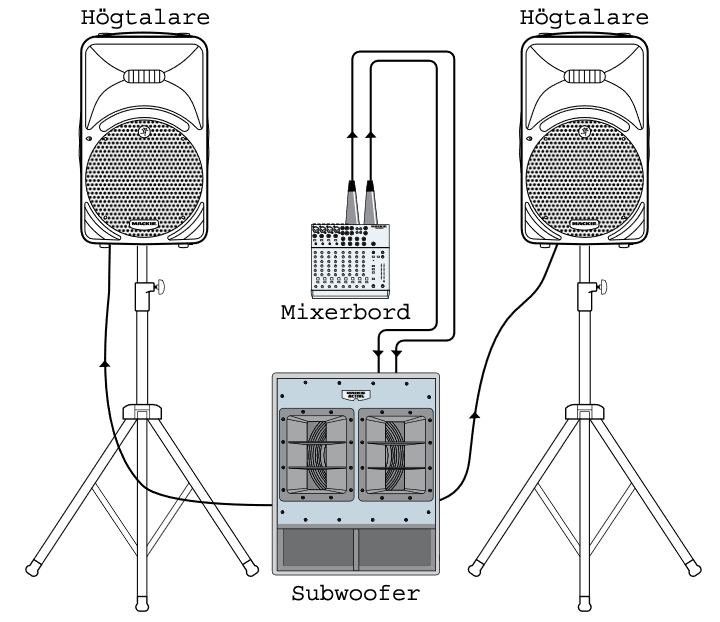

Om ni även har en (1) Subwoofer, se diagram nedan ...
Diagram 2 toppar 1 bas

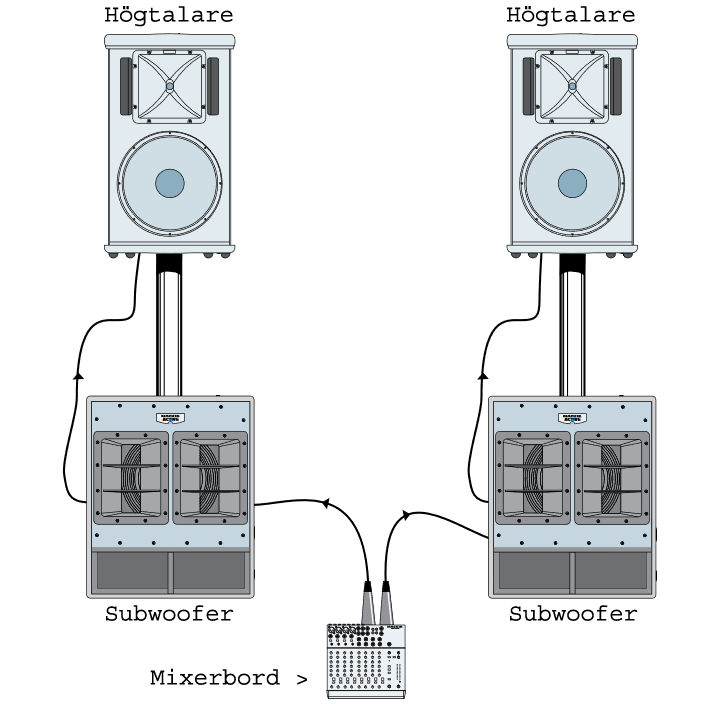

Om ni har två (2) Subwoofers, se diagram nedan ...
Diagram 2 toppar 1 bas
Mixer Allen & Heath ZED är fantastisk för livemixning! Layouten gör den mycket enkla att använda och lätt att få ett bra ljud med. Mixerbordet är också perfekt för inspelning, antingen en live-show eller ett ljudprojekt hemma. Flexibiliteten och kvaliteten i detta mixerbord gör att den sticker ut från mängden. Du kan ansluta gitarrer eller instrument direkt i klass A-diskreta FET-High impedans ingångar, och tillgodose upp mot fyra mikrofoner, två stereokällor som har MP3-spelares kompatibilitet, separata 2-spåriga inspelningsutgångar och en stereouppspelningsingång för 2-spårig uppspelning eller kanske musik från en CD-spelare, XLR huvud-stereo-utgångar, omfattande övervakning i hörlurar och separata monitor-högtalar-utgångar, 48V mikrofons fantommatning, DI-nivåomkoppling för subblandning, och inte minst av samma digitala effekt-algoritmer som används i våra flaggskepps digitala konsoler som kostar 150 gånger så mycket! Allt detta och förmågan att användas gång efter gång - det finns inget annat som den här i denna prisklass. Denna text om mixerbord Allen & Heath ZED FX 10, hämtad från manualen, har översatts från engelska till svenska. Eventuella översättningsfel kan förekomma.
